功效：
1、机构组装练习；
2、机构整机尺寸丈量练习；
3、机构拆卸图绘制练习；
4、机构整机图绘制练习；
产物参数

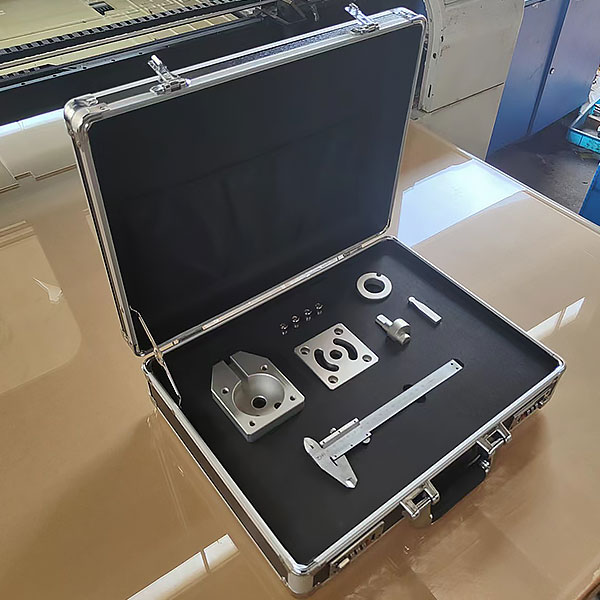

1、产物材质：铝合金精制，接纳数控机床精加工并经阳极氧化工艺建造（不接管翻砂粗制工艺），各个整机均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利宁静测绘箱子尺寸：约365×265×120mm
3、具体设置装备摆设：
机架、罗纹端盖、从动轴、凸轮轴。
职业手艺综合集成练习假造仿真体系：
软件内模子可停止360°扭转、减少、减少、平移，设有通用互动按钮：前往、首页、赞助。一切假造仿真使命进程有提醒，在停止完一项使命后软件主动打钩。东西库上方设有尝试使命
1、根基立体（扭转模子时XYZ空间坐标图标主动跟从扭转。）
A、立体立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影，遴选毛病时有提醒）—转变姿势（经由进程点击高低摆布箭头转变）—遴选投影（进入答题界面，在6项中遴选此时实现的三维投影图）
B、截切立体：尝试步骤分为尝试使命（笔墨提醒使命）—搭建模子（拖拽东西库中的模子到三投影面体系中，并主动闪现投影）—标注投影环境（为三维投影图标定，在14处空缺栏中遴选响应的标注标记）
C、相贯立体：尝试步骤分为尝试使命（笔墨提醒使命）—挖孔（遴选肆意挖孔模子，此时将可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—孔径变更（遴选1-4孔径）—前方通孔—遴选投影（进入答题界面，在8项中遴选此时实现的三维投影图）
2、组合体
A、组合体拼装：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体模子（可选8种模子）—拼装组合体（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—遴选正面投影（进入答题界面，按照已知正面、水平投影图，在3项中遴选准确的正面投影图）
B、组合体读图：尝试步骤分为尝试使命（笔墨提醒使命）—遴选组合体剖视图（可选8种图）—构建组合体模子（按照遴选的模子遴选东西库模子并拖拽组合）—剖切组合体（可在XYZ空间坐标中遴选肆意面，模子同时切换，并呈现一个坐标滑块，按照滑块位移巨细，模子呈现对应水平的剖切面）—遴选左视图（进入答题界面，按照已知主视图、仰望图，在3项中遴选准确的左视图）
3、拆卸体
A、机器传动机构：8种机构（蜗轮蜗杆、齿轮齿条、螺旋传动、立体外啮合齿轮、立体内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动）任选，选好后东西栏中呈现模子，自在拖拽将模子组合，组合终了后可操纵模子，每种机构都带有简介、视频演示、图样画法。答题界面共有6题，每题4个选项。
B、齿轮油泵：按照提醒遴选东西库模子慢慢搭建模子，可遴选简介、图样画法、动画道理（模子外部活动道理可视）停止进修。答题界面共有2题，每题4个选项。
C、机器ಞ机构搭建：2种机构（2自在度机器手臂、3自在度机器手臂），按照提醒遴选东西库模子慢慢搭建模子，组合终了后可操纵模子，每种机构都带有简介、视频演示。答题界面（须2种模子都搭建终了能力进入）共有2题，每题4个选项。
